Czym jest UML?

Podczas projektowania oraz dokumentowania integracji systemów IT warto skorzystać z popularnych notacji oraz narzędzi. Notacje takie jak UML czy BPMN ułatwiają zrozumienie szczegółów projektowanych integracji. Zastosowanie narzędzi typu dokument tekstowy, arkusze kalkulacyjne, confluence czy swagger mogą pomóc w projektowaniu oraz dokumentowaniu integracji systemów informatycznych.

W artykule omówię, czym jest i jak wykorzystać notację UML do projektowania integracji systemów IT.

Rozpocznijmy od wyjaśnienia czym jest notacja UML.

UML (ang. Unified Modeling Language) czyli zunifikowany język modelowania jest graficzną metodą modelowania systemów informatycznych. Umożliwia projektowanie systemów poprzez wykorzystanie diagramów. Notacja składa się z graficznych elementów przedstawiających elementy statyczne oraz dynamiczne projektowanych systemów informatycznych.

Najpopularniejszymi diagramami wykorzystywanymi do projektowania integracji systemów IT są:

• Diagram sekwencji,
• Diagram komponentów,
• Diagram klas,
• Diagram przypadków użycia,
• Diagram wdrożenia.

Szczegółowe informacje na temat notacji UML dostępne są na stronie organizacji OMG (ang. Object Management Group) https://www.omg.org/spec/UML/About-UML/.

Diagram sekwencji

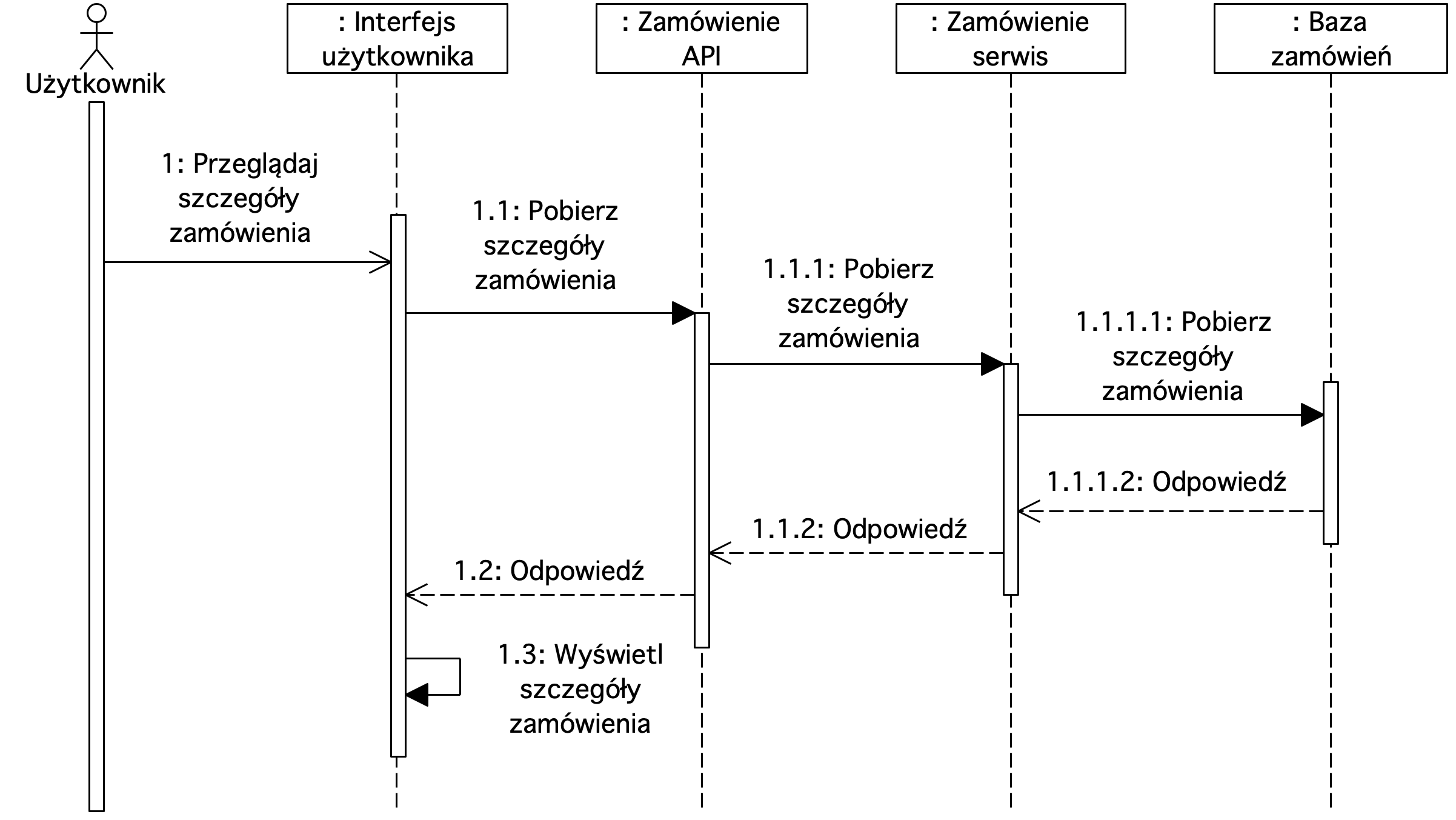

Diagram sekwencji (ang. sequence diagram) służy do przedstawienia interakcji pomiędzy aktorami. Umożliwia zaprezentowanie kolejności interakcji czy typu interakcji (integracja synchroniczna, asynchroniczna).

Z diagramu sekwencji możemy odczytać sekwencję interakcji pomiędzy aktorami oraz typ interakcji. W powyższym przypadku Interfejs użytkownika wywołuje funkcję pobrania szczegółów zamówienia, która jest synchroniczna.

Diagram komponentów

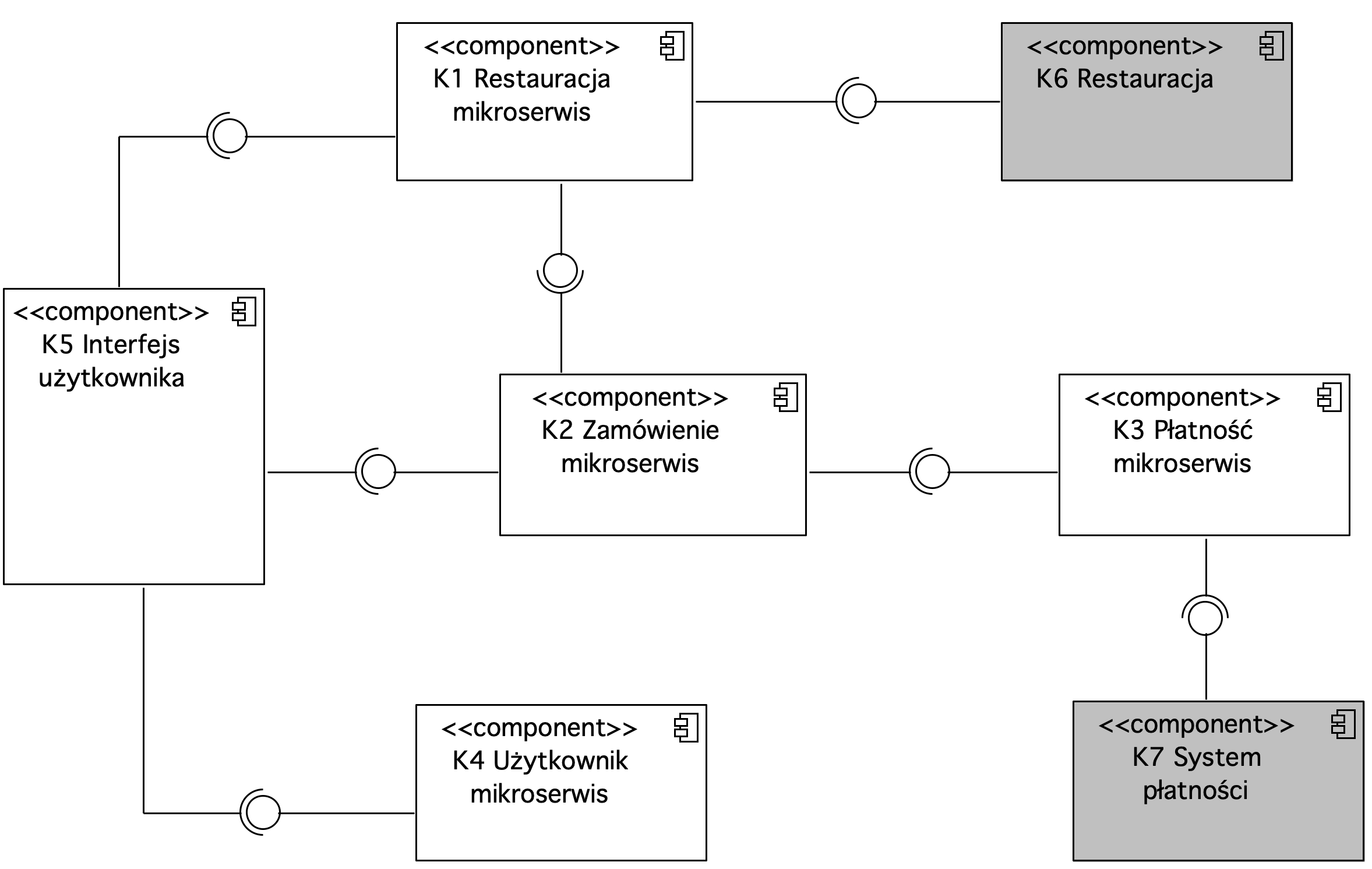

Diagram komponentów (ang. component diagram) umożliwia przedstawienie systemów i podsystemów organizacji oraz ich powiązań. Komponenty mogą reprezentować system bądź jego fragment. Powiązania reprezentowane są za pomocą interfejsów. Diagram umożliwia przedstawienie listy interfejsów udostępnianych bądź wykorzystywanych przez komponent.

Z diagramu komponentów możemy odczytać powiązania między komponentami mikroserwisów Interfejs użytkownika oraz Restauracja i między Zamówienie oraz Użytkownik.

Diagram klas

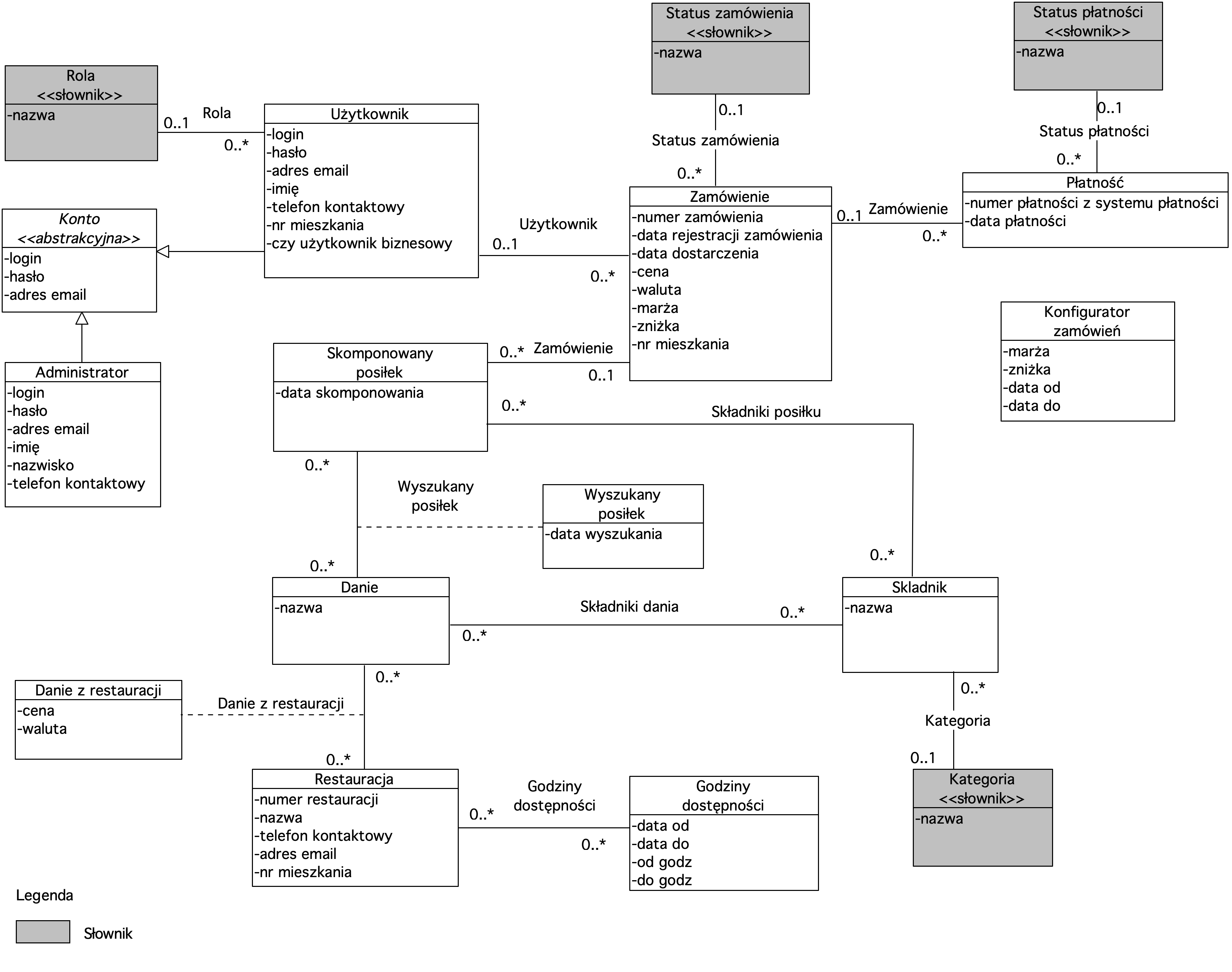

Diagram klas (ang. class diagram) służy do przedstawienia dla rozwiązania klas (typów) obiektów wraz z relacjami między nimi. Umożliwia również zaprezentowanie atrybutów (właściwości) oraz metod (funkcji) klas.

Z diagramu klas możemy poznać główne klasy obiektów w rozwiązaniu, ich atrybuty oraz powiązania. Powyższy diagram przedstawia model danych dla rozwiązania, które będziemy projektowali w książce.

Diagram przypadków użycia

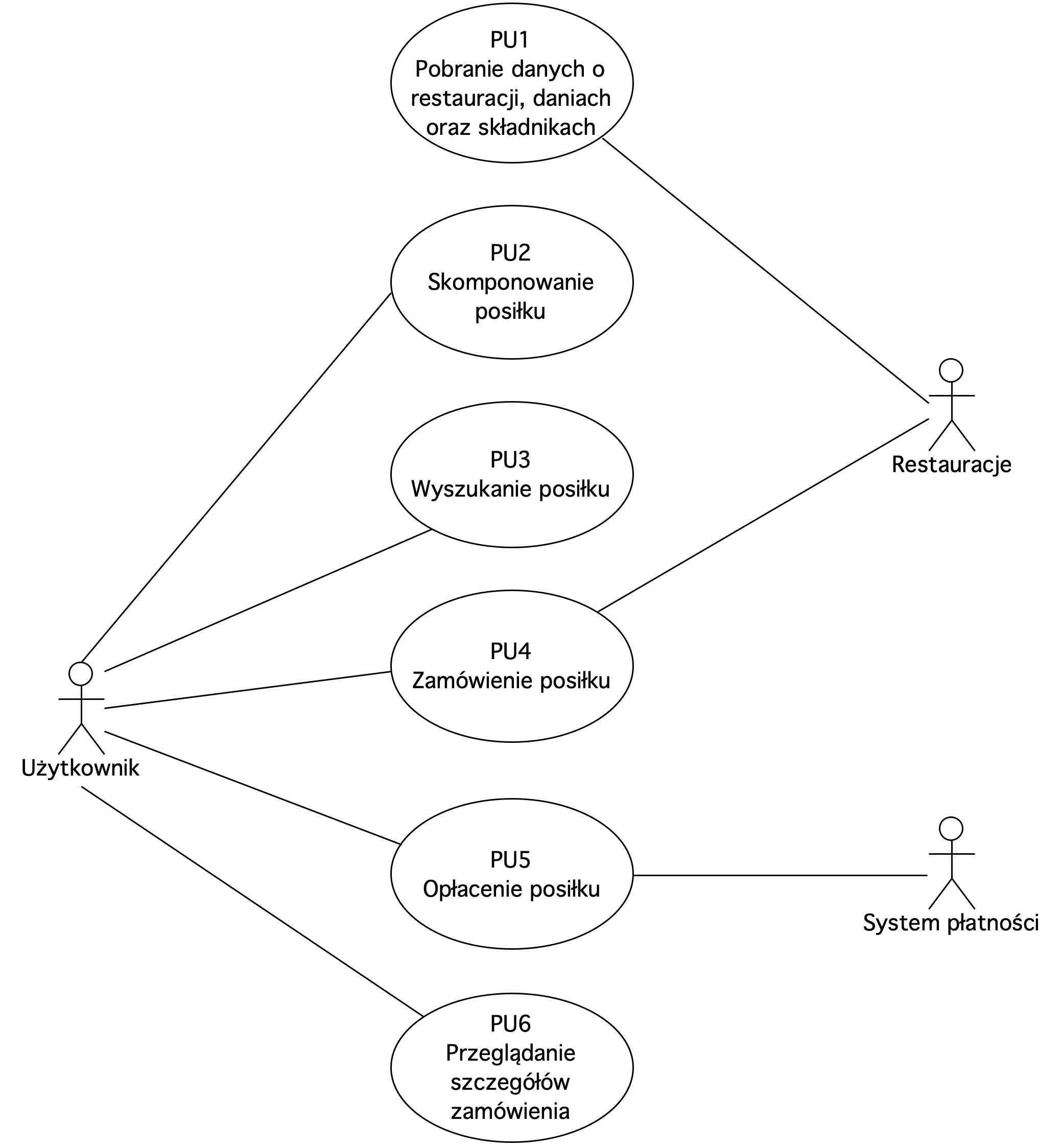

Diagram przypadków użycia (ang. use case diagram) umożliwia przedstawienie funkcji systemu wraz z jego otoczeniem. Zawiera przypadki użycia, aktorów oraz powiązania pomiędzy nimi.

Z diagramu przypadków użycia możemy odczytać funkcje systemu wraz z aktorami. Umożliwia on również przedstawienie relacji między przypadkami użycia i aktorami.

Diagram wdrożenia

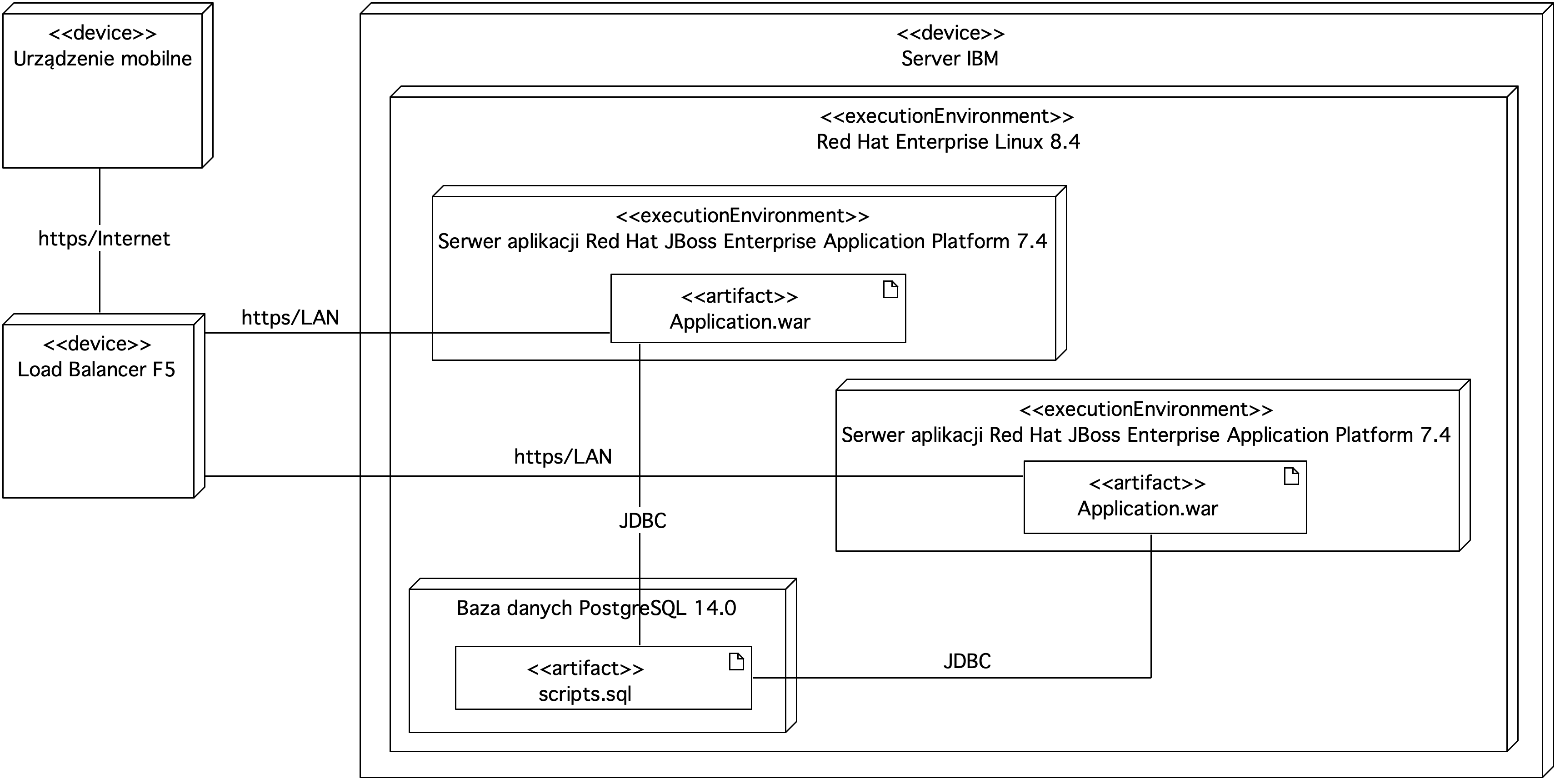

Diagram wdrożenia (ang. deployment diagram) służy do przedstawienia fizycznej struktury systemu, wykorzystanego sprzętu i oprogramowania. Zawiera węzły, artefakty i powiązania między nimi.

Z diagramu wdrożenia możemy odczytać jakie wykorzystamy serwery aplikacji, system operacyjny czy bazę danych. Dodatkowo przedstawia również artefakty jak application.war zainstalowane na serwerze aplikacji.
